功能应用 | 918博天堂360 V5.4助推等高线矢量编辑更高效!

摘要:918博天堂918博天堂360等高线生产数据为编制小比例尺地图和专题地图等提供了基础资料,并充分保证了水库选址、铁路选线、建筑选区数据的准确性,助推等高线矢量编辑更高效!



等高线可用于高差计算、坡形判断、流向判断等应用,为水库选址、铁路选线、建筑选区提供支持,是经济建设、国防建设和科学研究中不可缺少的工具,也是编制小比例尺地图、专题地图和地图集的基础资料。

传统的等高线生产,以遥感影像为原始数据,高精度制图成本极高。当前无人机+激光雷达获取地形点云数据的方式,显著降低了制作高精度地形图的成本,但点云后处理软件的功能仍处于相对不成熟阶段。

918博天堂918博天堂360能够实现基于点云数据的等高线自动提取,通过调整各类参数生成曲线光滑、形态美观的等高线,并提供多种工具,解决等高线生产过程中存在的一系列问题,接下来我们将介绍918博天堂360生产等高线数据的具体案例。

本次案例的目标是按照1:1000比例尺标准,生产某山区的等高线数据。操作流程如下:

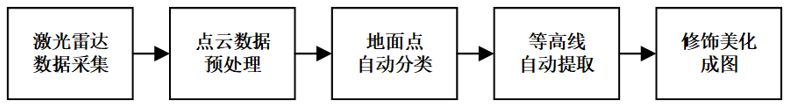

「918博天堂360等高线生产流程」



1、点云数据采集 & 预处理

支持918博天堂系列、大疆L1等主流激光雷达设备获取的点云数据,支持*.LiData、*.las、*.laz、*.ply等多种主流点云数据格式。本次案例使用的是918博天堂 250Pro采集的点云数据,样例分块点数超过2000万。

原始数据经过质量检查、航带拼接、点云去噪等预处理流程后,可用于等高线数据生产。

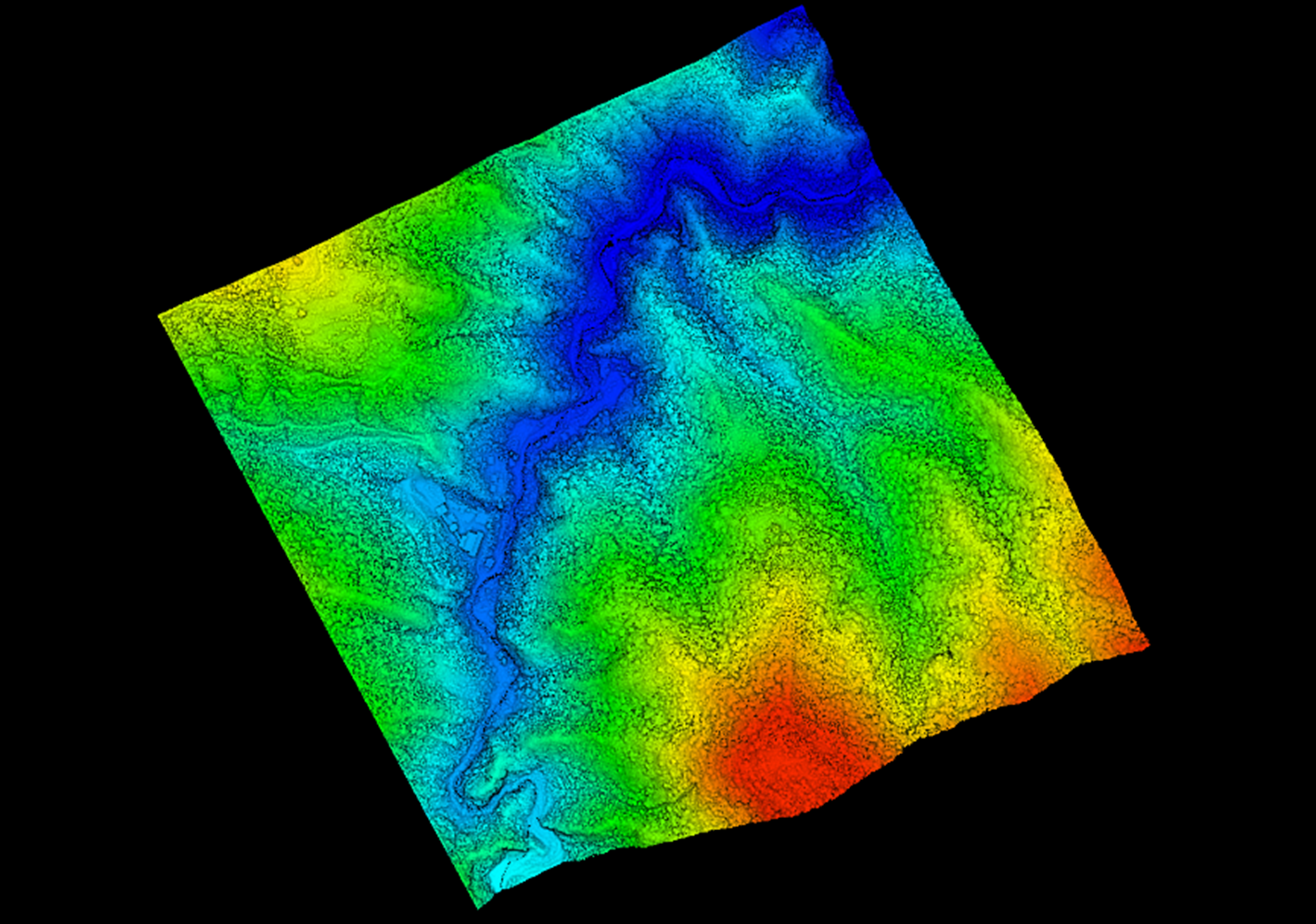

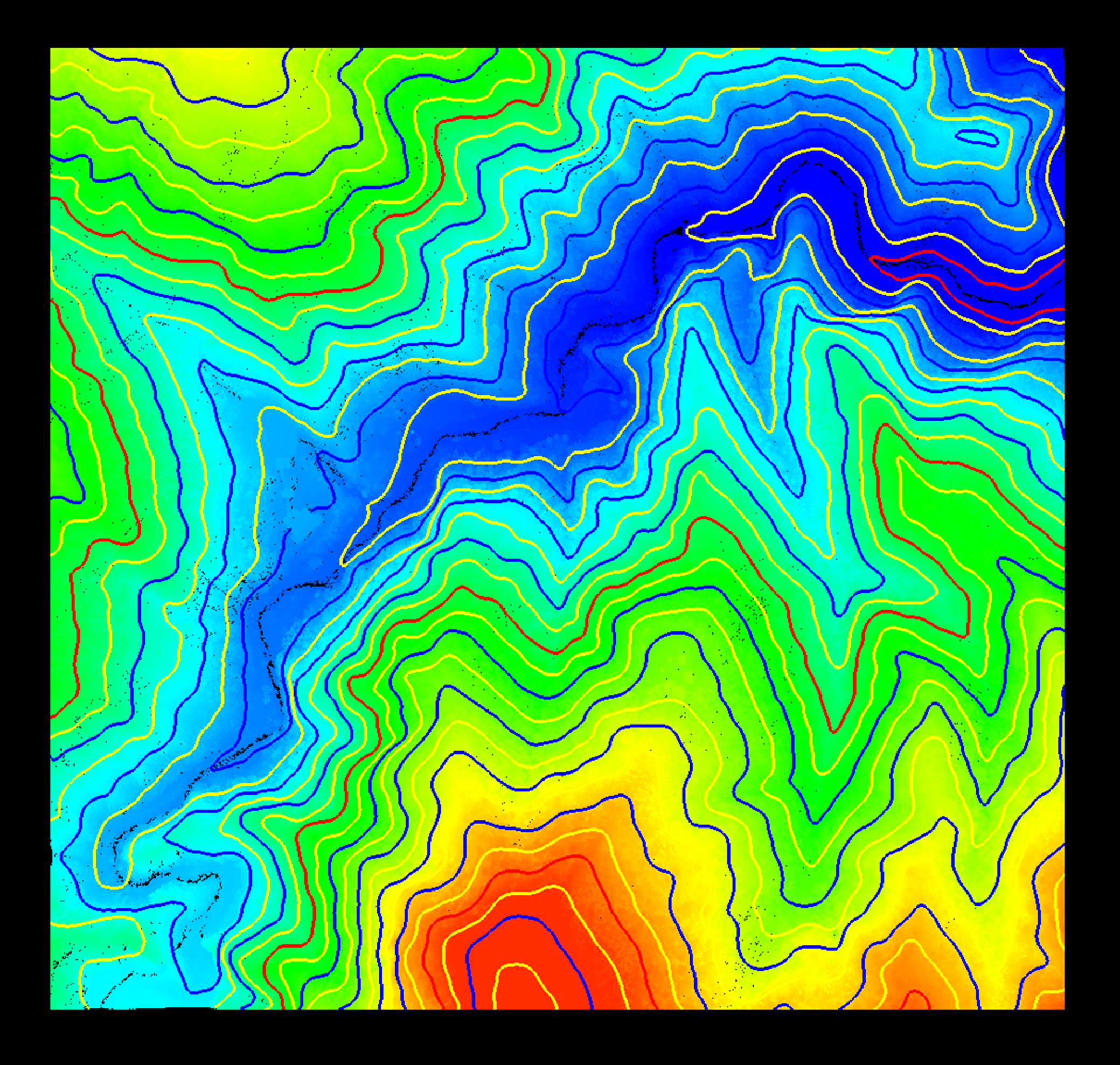

「数据预处理结果」

2、地面点分类

原始点云数据中,包含各类地表物体,受其特征影响,自动生成等高线往往会产生不准确、不平滑的现象。使用 地形>地面点分类 工具,选择陡坡地形,即可从原始数据中分类出地面点,减弱地表物体特征对等高线形态的影响。

地面点分类工具提供平地、缓坡、陡坡、高山等地形选择,每种地形对应不同的默认参数,选择应用场景对应的地形,可以精准快速地提取地面点。用户还可以勾选“只生成关键点”选项,提高地面点分类的效率及后续等高线提取的美观度。

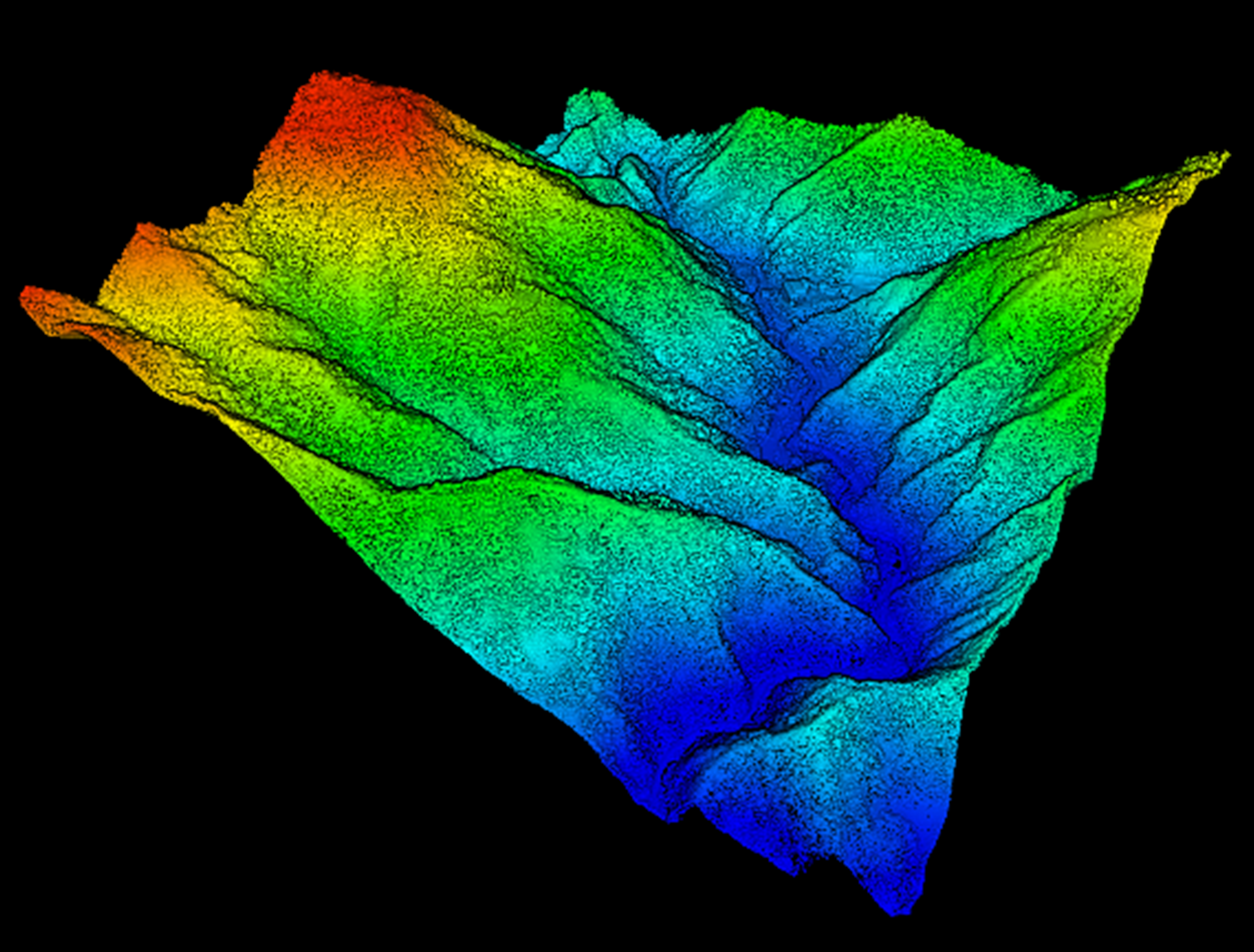

「未分类点云」

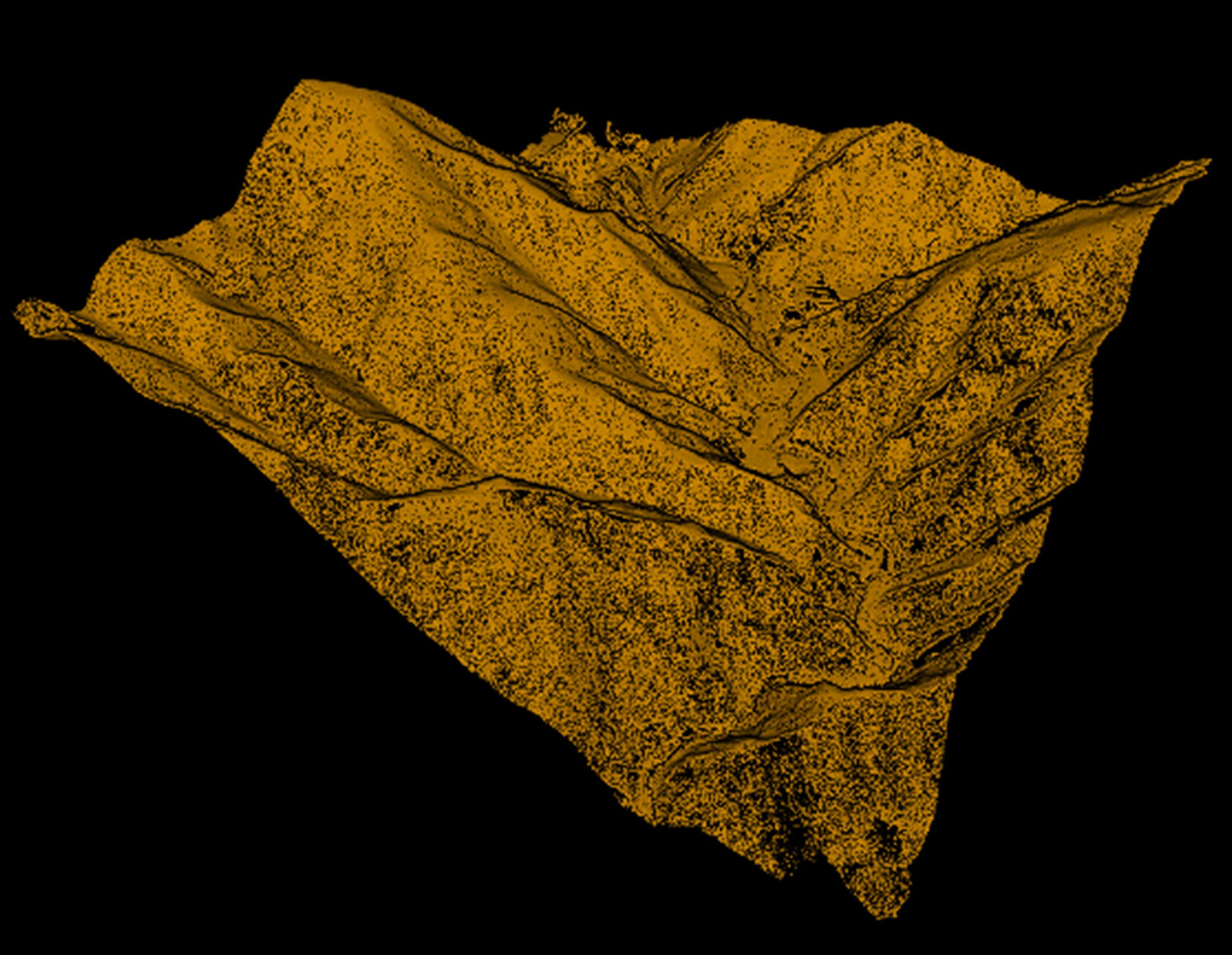

「地面点自动分类结果」

3、等高线自动提取

使用 地形>基于点云>点云生成等高线 工具,在初始类别中选择地面点,按要求选择1:1000比例尺,软件会依据等高线生产标准,自动确定各项默认参数,即可快速自动提取出等高线,支持以*.shp/*.dxf格式导出数据,数据成果可直接导入CAD/Arcgis中进行编辑。

点云生成等高线工具,提供均值平滑、贝塞尔平滑等优化参数,设置较大数值可使生成的等高线更加平滑,用户可根据需求自行调整。

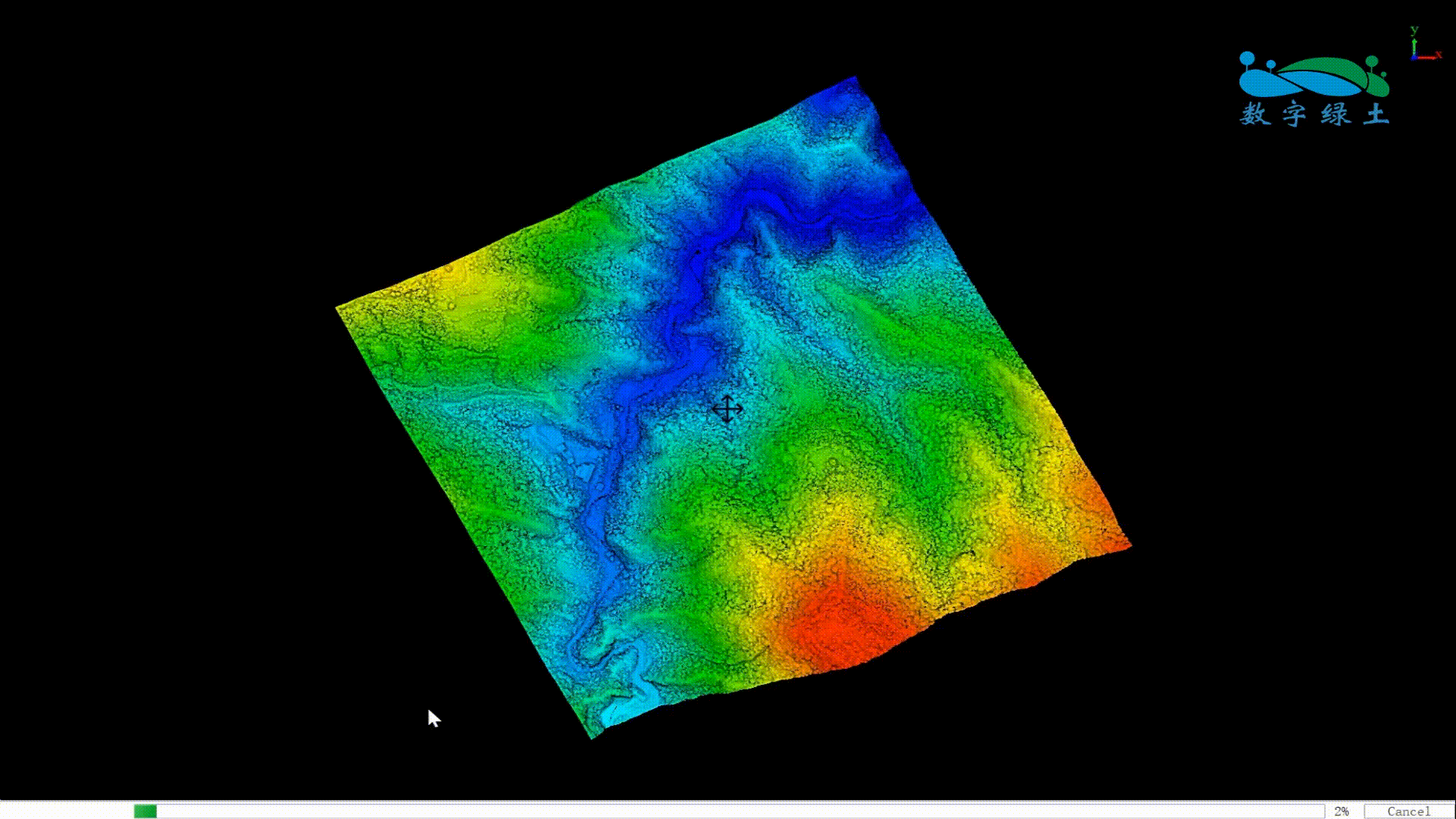

「2000万点云自动生成等高线」

4、修饰美化

软件自动生成的等高线通常无法直接作为最终成果,使用 矢量编辑>编辑器>选择矢量文件 工具,软件会自动选择上一步骤中产生的等高线,点击确认即可进入编辑模式,使用 矢量编辑>绘制要素 工具栏中的编辑工具,可对等高线进行进一步的修饰和美化。

① 对于形态不满意的等高线线条,可以使用 矢量编辑>绘制矢量>要素整形 工具对其进行整形。

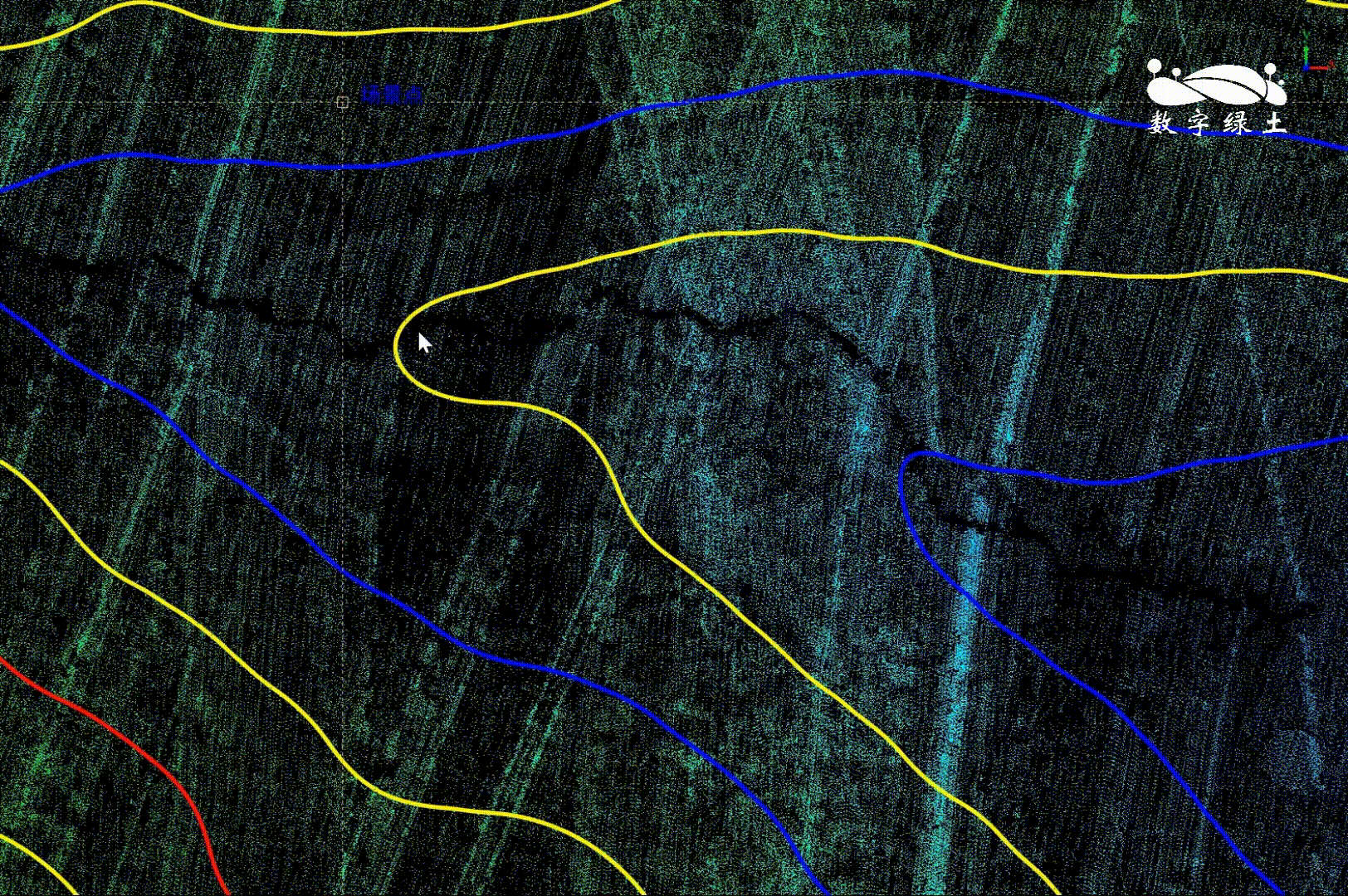

「要素整形:白塞尔曲线整形」

② 对于建筑等地物的等高线,可以使用 矢量编辑>绘制矢量>打断线 工具进行编辑,支持多窗口、多类别数据联动显示,辅助高效编辑。

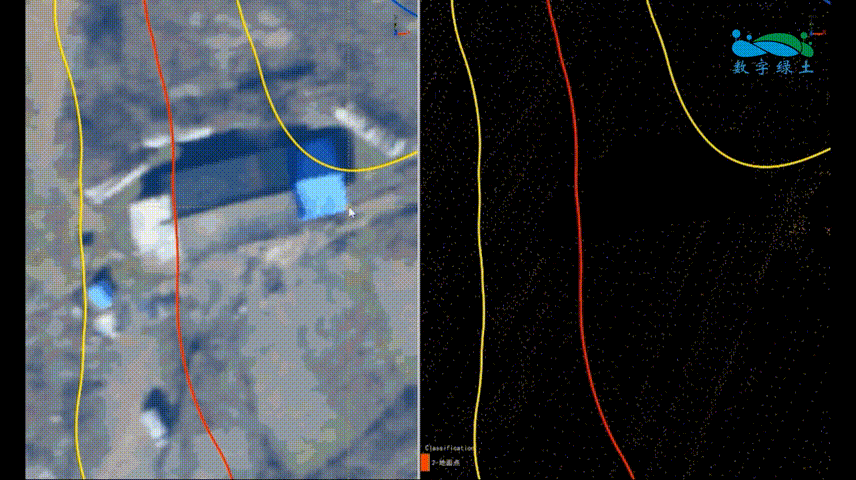

「二三维联动编辑:打断线」

③ 可使用 矢量编辑>按高度过滤 工具,通过多种高程过滤模式过滤点云数据,对等高线质量进行检验/辅助编辑。

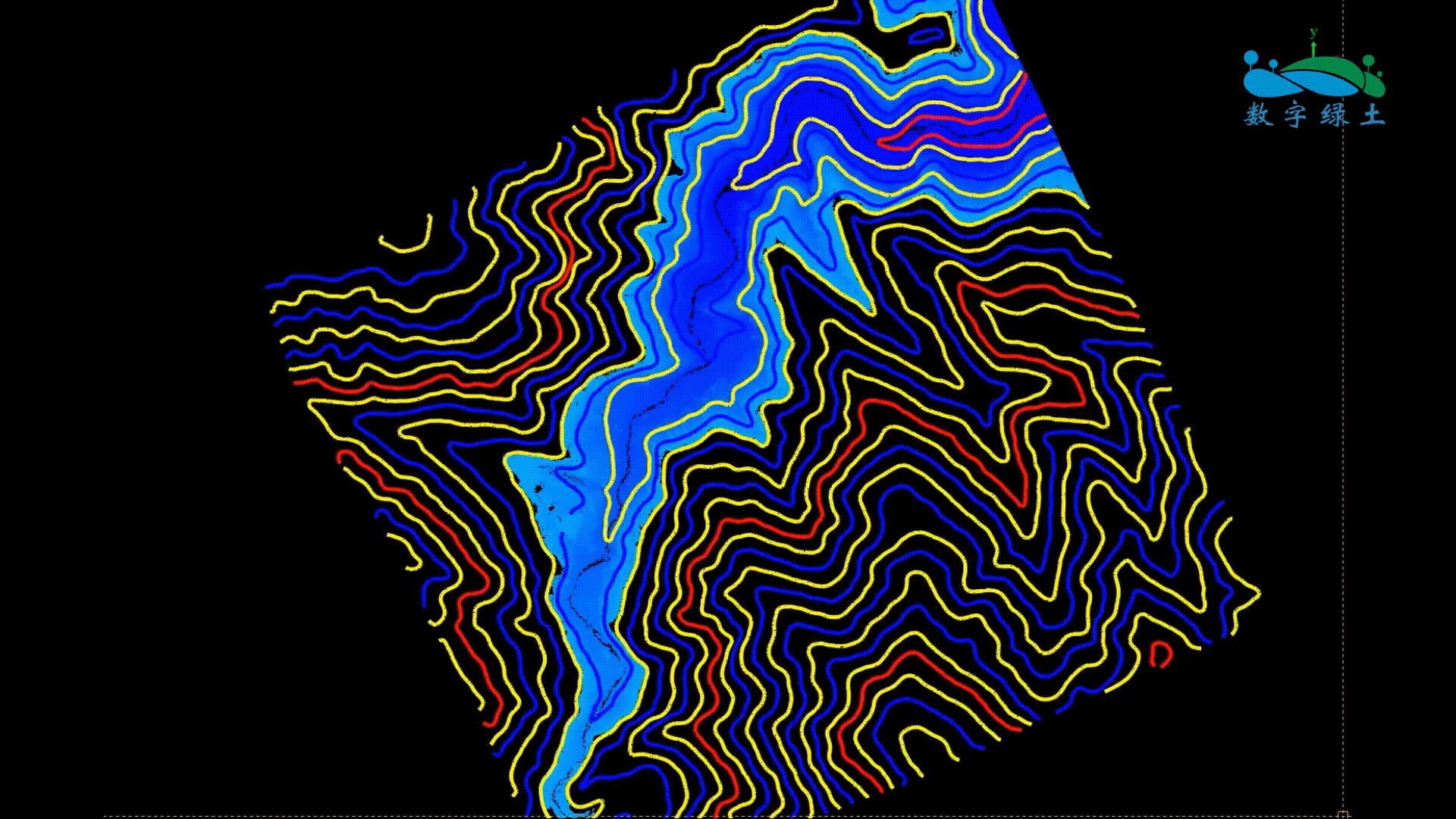

「按真实高程过滤:检验等高线质量」

④ 在工具箱中搜索并使用 高程注记点 工具,可自动生成高程注记点,支持以*.csv格式导出。

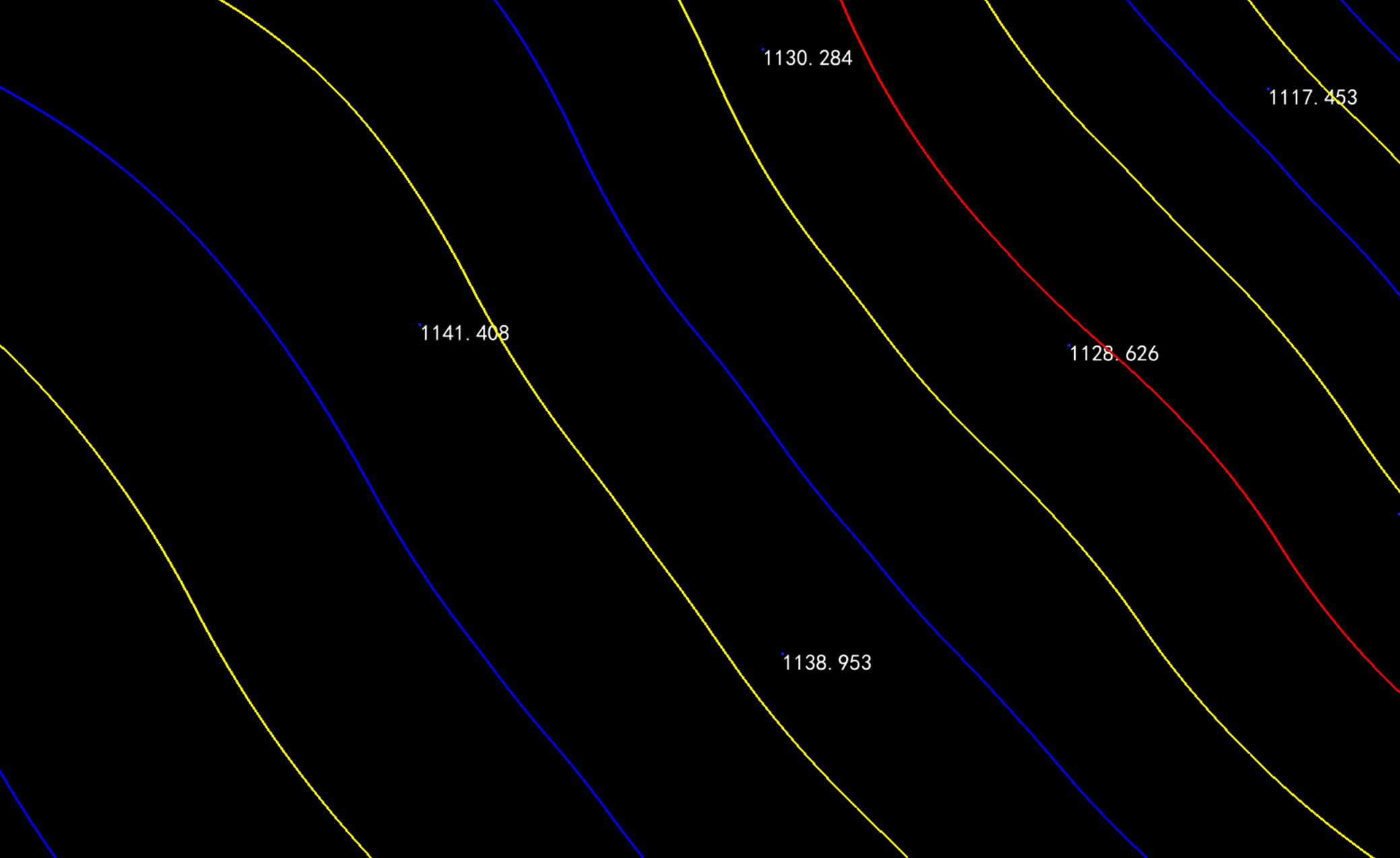

「显示高程注记点」

此外,918博天堂360提供要素提取、绘制样条曲线等丰富的功能,可满足不同条件下的应用需求,实现等高线编辑增质提效!



918博天堂918博天堂360 V5.4功能丰富全面,显著提高高精度地形图的制作效率,无人机+激光雷达获取地形点云数据的方式大大降低了制图成本,918博天堂360可广泛应用于高差计算、坡形判断、流向判断,为经济建设、国防建设和科学研究提供数据支持。
