    绝活来了!918博天堂软件输电线路竣工验收应用

    一、背景介绍

    传统的输电线路工程基建验收方法是使用全站仪(测长度、角度、坐标)、经纬仪(测角)、GPS-RTK(测长度、坐标)等测绘仪器,测量杆塔坐标、杆塔结构倾斜、横担高差、耐张塔引流线弧垂高度、引流线与塔身距离、耐张塔转角度数、导线弧垂、最小净空距离等,并由人工将测量值与设计值(或规范值)进行比对。这样的作业方式需要人员到达现场作业,劳动强度大,验收作业效率低;同时依赖于人员经验,智能化程度低。

    为了解决以上问题,本文将介绍918博天堂基于线路激光点云对竣工线路实现一体化自动测量的方案。



    二、技术路线

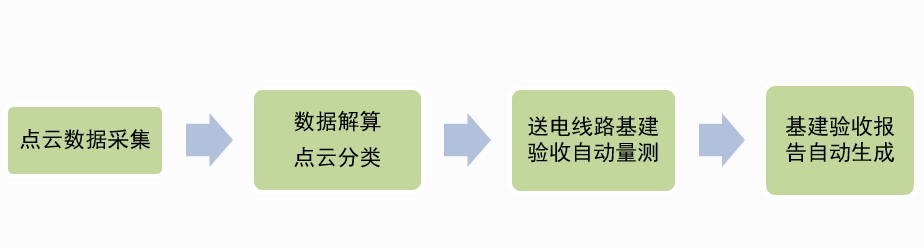

    其主要技术路线如下图所示,数据采集和解算可选择918博天堂提供的机载918博天堂系统及其配套软件完成。点云分类以及之后的基建验收自动量测等工序,则可以通过918博天堂的电力应用软件918博天堂实现。

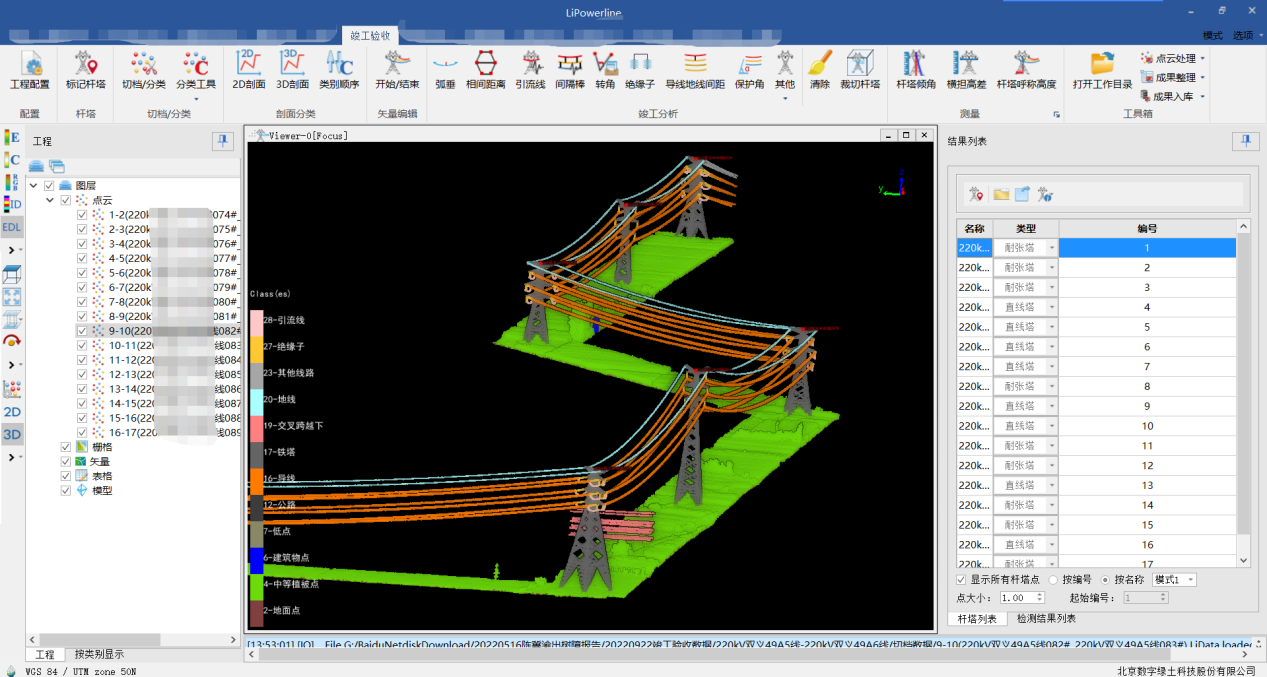

    918博天堂自主研发的电力应用软件918博天堂,其中的竣工验收模块可以实现线路竣工验收的自动测量,主要包括杆塔坐标定位、耐张塔转角度数、导地线引流线弧垂、相间距离、导地线间距离、引流线与塔身距离、直流接地极与引流线距离、杆塔倾角、横担高差、呼称高度、横隔面测量等。



    三、竣工验收功能

    1、杆塔坐标定位

    杆塔坐标:杆塔中心桩位置坐标。

    台账信息包含电压等级、线路名称、运行杆塔号、杆塔型号、杆塔类型、转角系数、经度、纬度、距小号侧档距、塔基高程、塔顶高程、塔高(m)等信息。

    利用杆塔经纬度、高程信息,即可实现杆塔坐标定位。按照《XXX电网XX kV架空输电线路直升机验收导则》等标准,输出坐标测量的坐标。

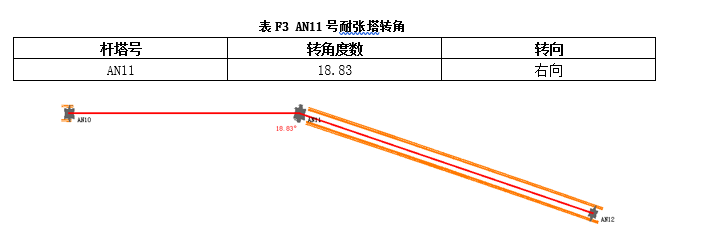

    2、耐张塔转角度数

    耐张塔转角度数:三个相邻中心桩连线的夹角(锐角)。

    918博天堂软件支持耐张塔转角度数自动量测及输出到报告内,台账信息包括杆塔号、转角度数、转向等。

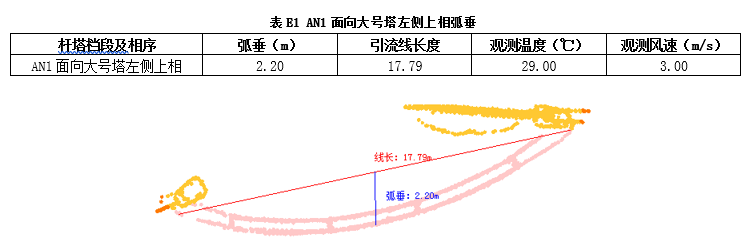

    3、导地线引流线弧垂

    导地线弧垂:导线、地线的中点与两悬挂点间连线的垂直距离。

    引流线弧垂:引流线的中点与两侧悬挂点连线的垂直距离。

    918博天堂还可进行模拟工况下的弧垂测量和弧垂偏差分析。

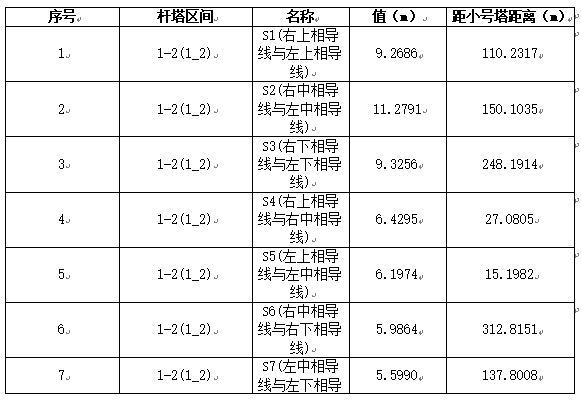

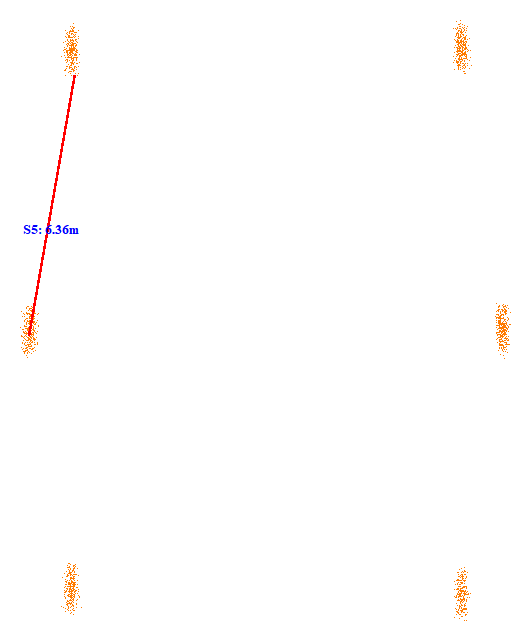

    4、相间距离

    相间距离:指导线各相(上、中、下)之间的最小距离。

    软件支持自动计算相间的最小距离值。对于双回线路,还可计算左右两回导线的水平间距离,输出到台账。

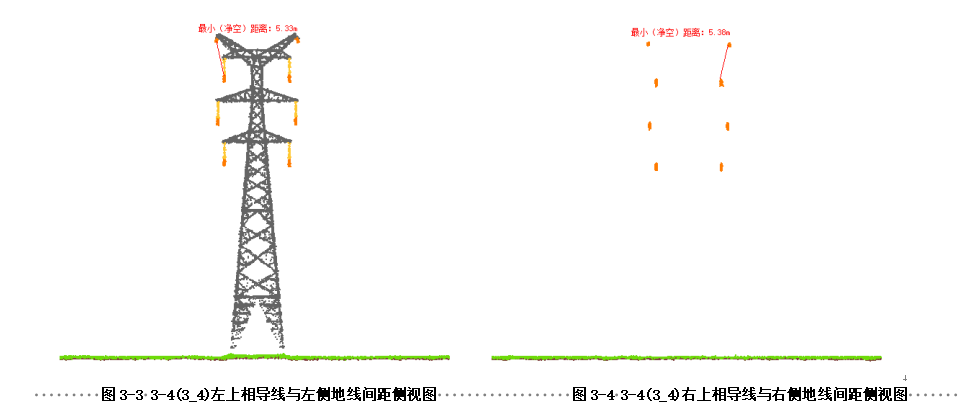

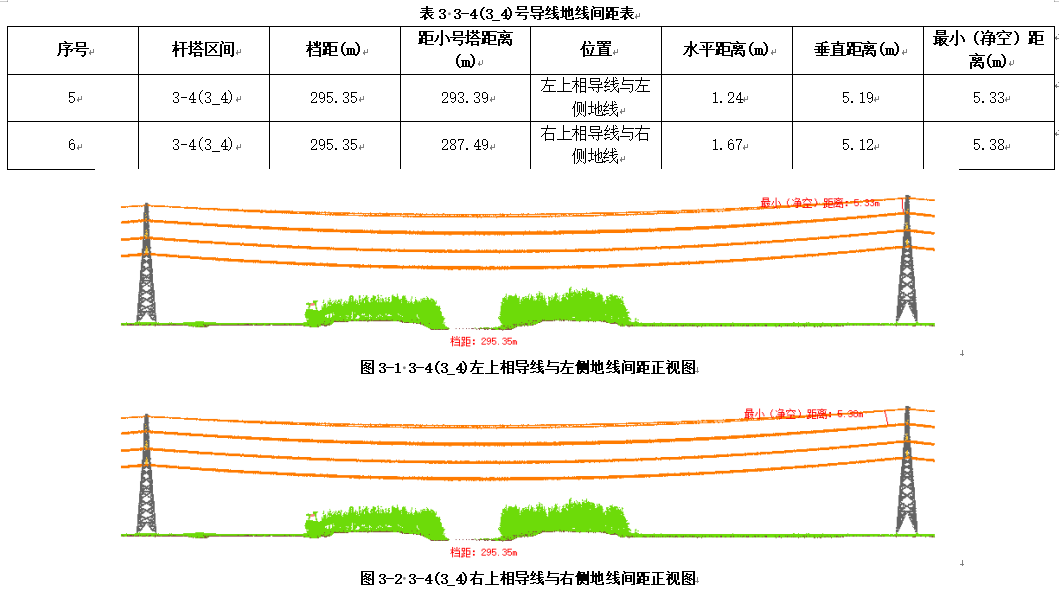

    5、导地线间距离

    主要针对双回线路,软件自动计算两侧导线和地线间的最小净空距离,输出到台账。

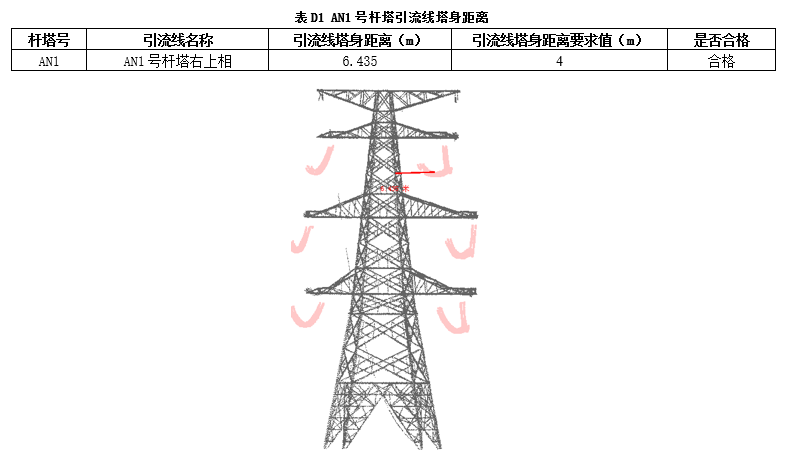

    6、引流线与塔身距离

    软件支持引流线与塔身之间的距离自动量测,并将结果输出到台账。

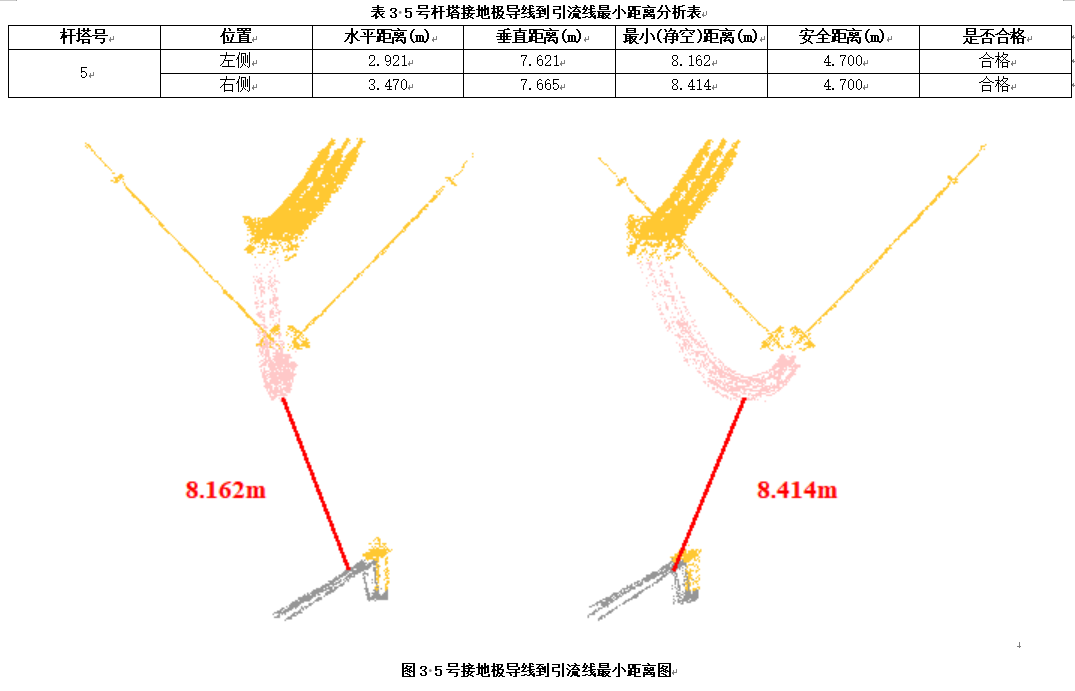

    7、直流接地极与引流线距离

    针对直流线路耐张塔,软件自动计算接地极与引流线的最小净空距离,并输出到台账。

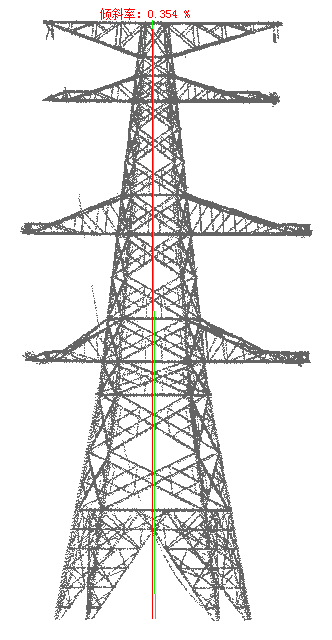

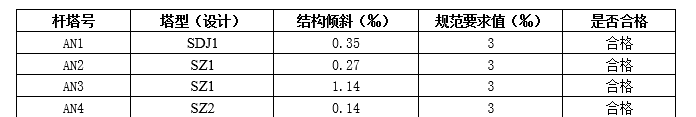

    8、杆塔倾角

    杆塔结构倾斜:连接杆塔顶部中心点与中心桩,该连线与铅垂方向夹角的正切值即为杆塔结构倾斜值。

    利用918博天堂软件可进行杆塔结构倾斜角度的自动测量,输出到报告内。

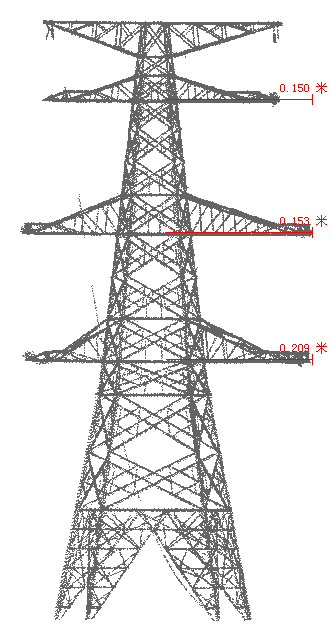

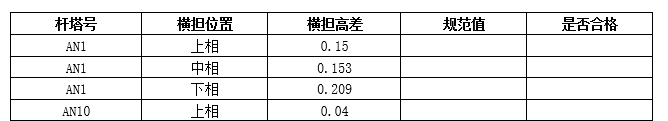

    9、横担高差

    横担高差:双侧横担高度差。利用918博天堂软件进行自动测量,将结果输出到报告内。

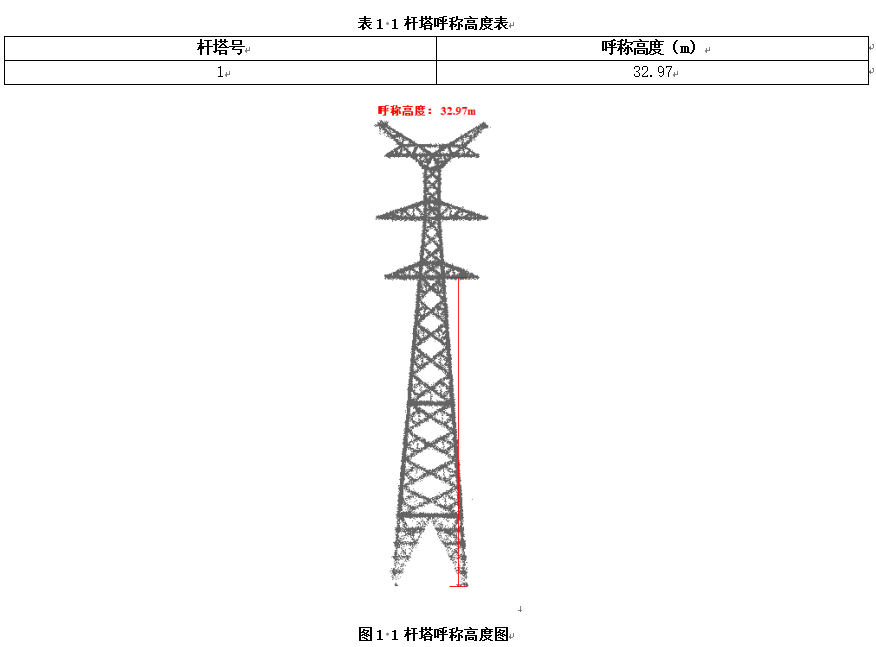

    10、呼称高度

    软件自动计算杆塔呼称距离塔基水平地表面的高度,并输出报告。

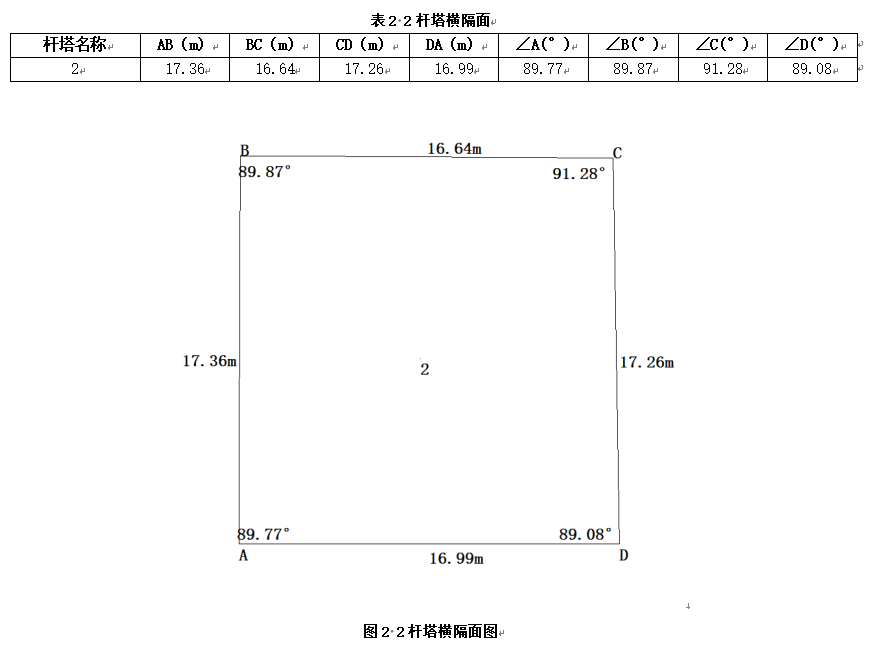

    11、横隔面测量

    软件自动计算杆塔横隔面(水平横截面)的边长和内角度,并输出报告。

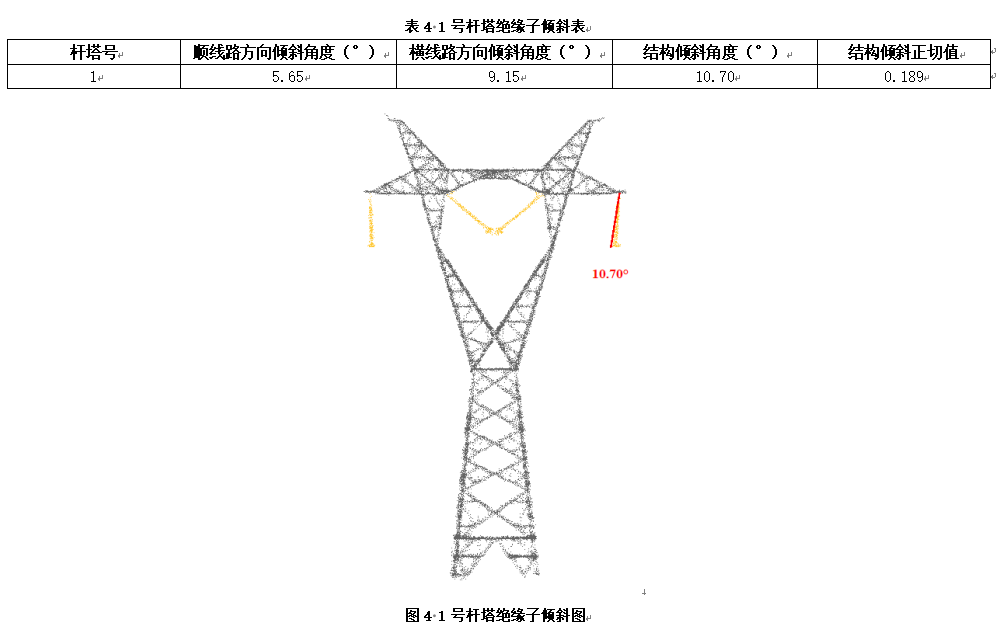

    12、绝缘子倾斜

    软件自动计算直线悬垂绝缘子的倾斜度,包括横线路方向、顺线路方向和结构倾斜角度,并输出到台账报告。



    四、总结

    除了以上杆塔线路本体测量的功能外,918博天堂还能对线路通道的验收提供帮助,主要是线路通道危险点分析和线路交叉跨越分析,软件的报告合并功能还可以将多个报告进行合并,方便打印成册。

    918博天堂提供的竣工验收功能,能帮助新建线路的验收单位解决很多测量的工作,从外业测量中解放出来,提高线路验收的安全、效率和精确性,为新建线路提早投入运行提供帮助。这是918博天堂研发该产品的初衷和动力,希望能帮助行业用户实现更大的生产与运营价值。
