    LiEarth平台版,开启自动化电力巡检数据管理“全知视角”!

    随着人们生产和生活需求的不断增长,高电压等级的输电线路越来越多。防范输电线路事故的发生,是电网安全运行的必要保障。

    无人机的快速发展为电力行业带来便捷,但现有电力巡检无人机的工作模式仍然以传统人工操作巡检为主,日常检修工作量较大,现阶段存在两点问题:一方面,缺少有效地针对外力破坏的防范手段。另一方面,大部分作业人员在检修时依靠经验工作,工作过程中存在大量安全隐患

    倘若出现一款方案,可以让运维人员在实景三维模式下对输电线路进行危险点分析,无需过硬的飞操技能便可让无人机按照智能规划的巡检路线进行作业,能对输电线路进行24小时不间断监控,切实保障作业人员与输电线路安全,那将极大提高输电系统的安全管理水平。

    LiEarth平台版应运而生,目前已支持10余个相关部门的电网运维工作,确保数万公里的电力线安全运行!

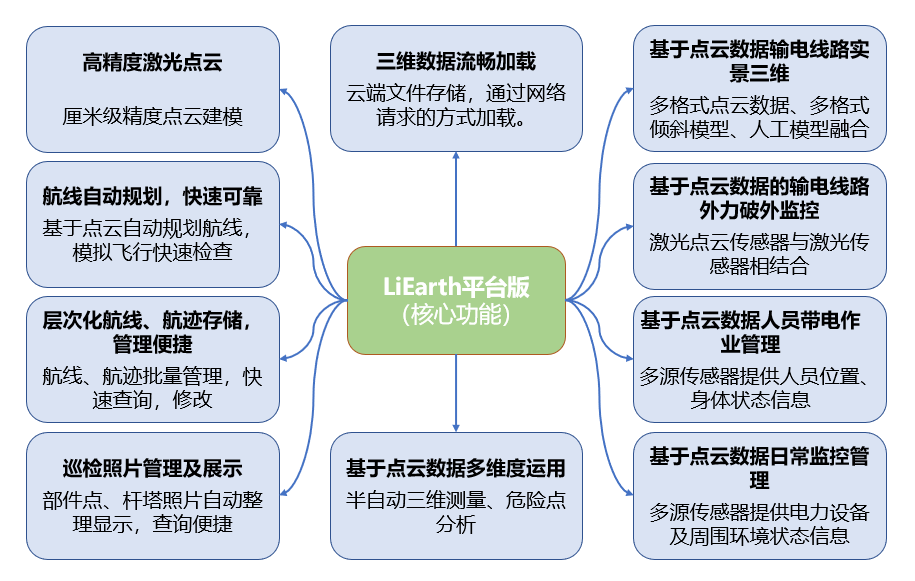

    核心功能优势:

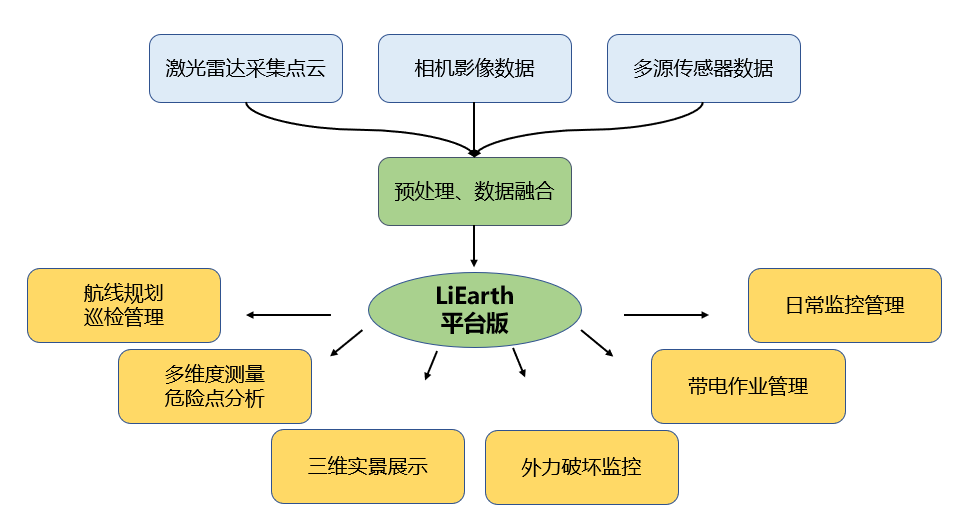

    多源数据三维可视化管理

    巡检路线智能规划与监控



    01 实景三维展示

    实景三维展示模块,包括基于点云数据的多源数据融合展示与巡检数据展示。在融合数据展示中可对点云进行三维视角的切换浏览,也可在自适应角度自由浏览,点云可按照类别、高程或RGB进行渲染,可将点云数据按类别进行过滤显示。还可对点云数据进行切片展示,对完成切片的点云数据,进行数据链接及加载,提供点云根据经纬度自动定位查询服务。

    支持点云、倾斜模型及人工模型三合一展示,并可控制单个档段的显示和隐藏。所有的918博天堂化信息都会在平台中以直观的形式进行模拟、显示、查询、处理、分析,为输电线路的运维管理提供真实、广阔的三维可视环境。

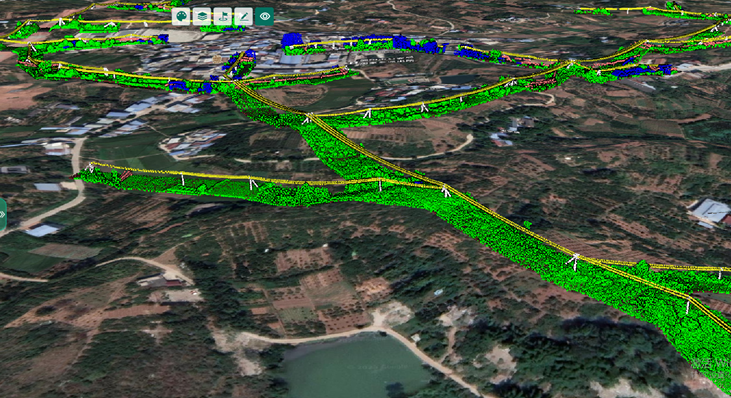

    海量点云数据展示

    多源数据融合展示

    巡检数据展示可以按电压等级、线路名称、日期、人员等信息对航线进行查询与展示,可以控制航线的粗细、颜色特征等。展示航线绕塔模拟飞行,可以将同一基杆塔航线、历史航迹在三维场景中同时加载并执行重合度差异分析,展示精细化巡检过程中拍摄的部件点和线路照片。

    巡检航线展示



    02 三维测量

    三维测量模块包括基本测量工具与专项测量工具。基本测量工具包括导线弧垂测量、净空测量及通用测量。专项测量工具包括杆塔的高度、转角、倾斜率、GPS定位、呼程高、横担高差、保护角测量、查询测量报告等功能。

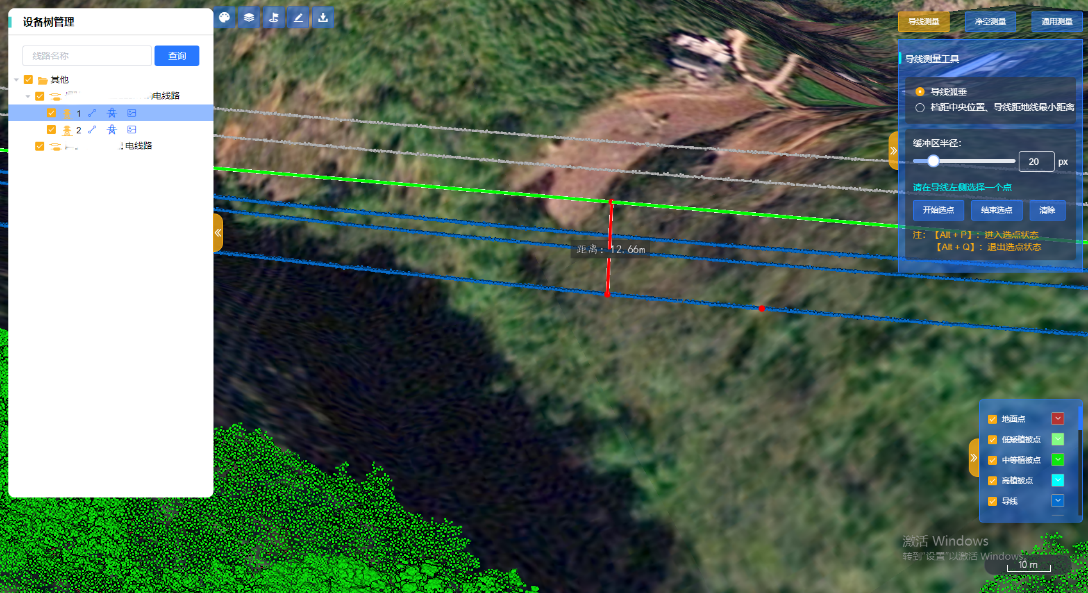

    基本测量工具

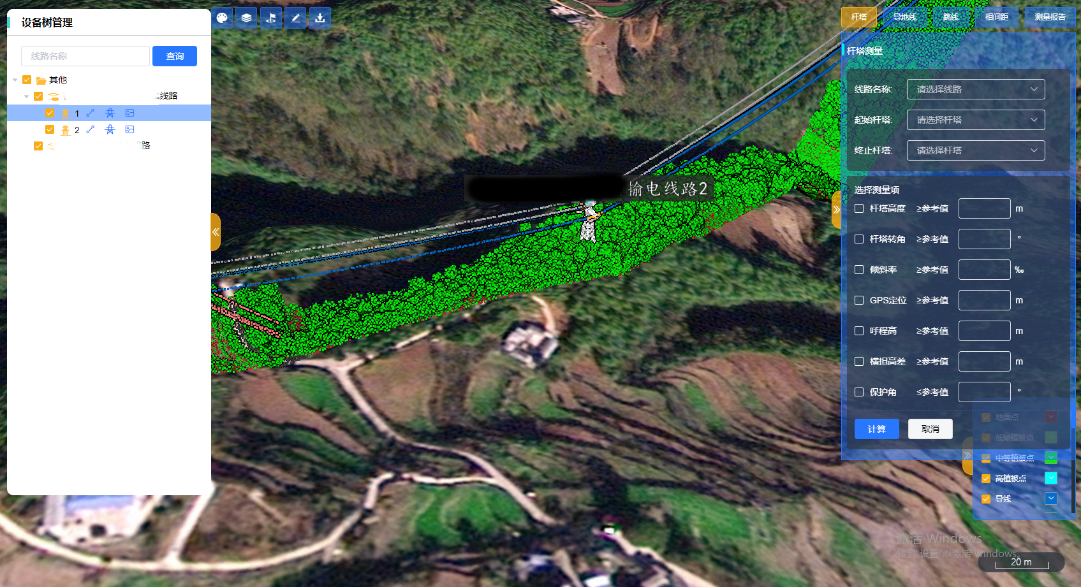

    专项测量工具



    03 点云分析

    点云分析模块包括导线距离树木等地物净空危险分析、特殊工况模拟分析等,危险点信息可在三维视图中查看,也可将危险点信息输出表格进行查看。

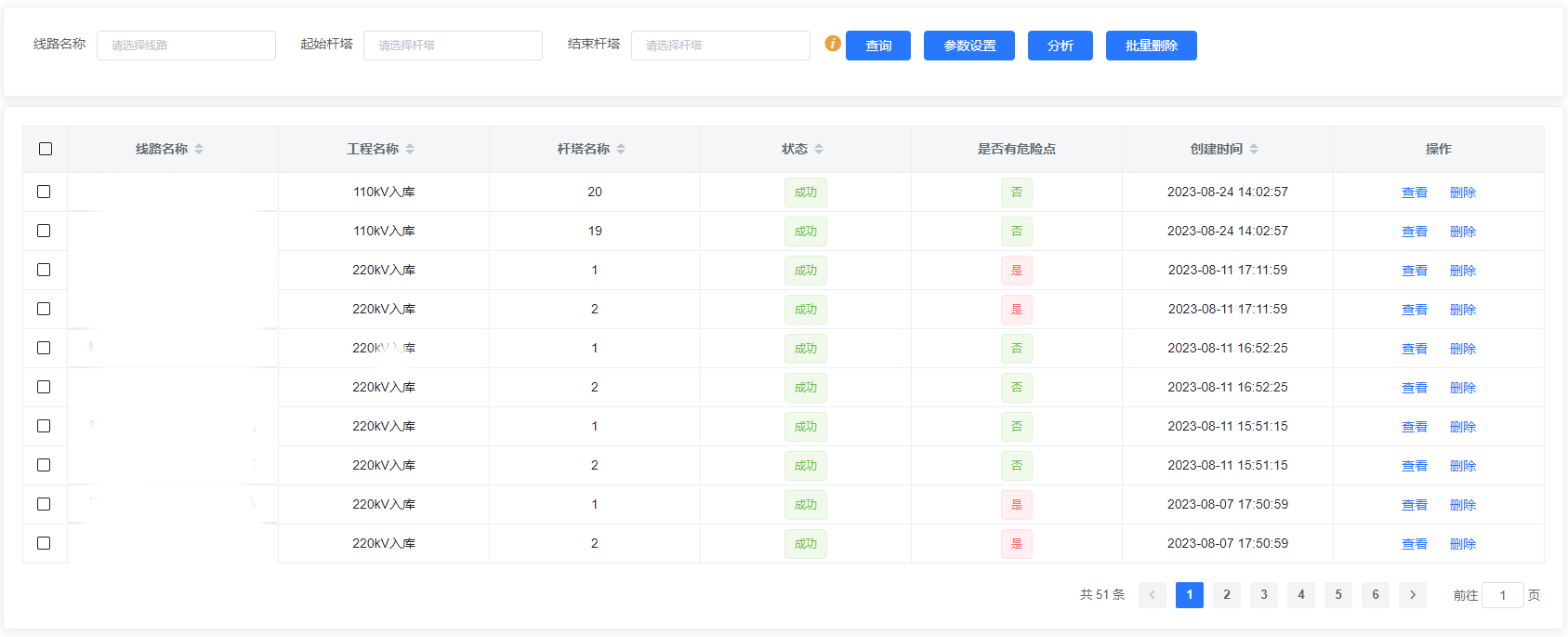

    危险点统计列表

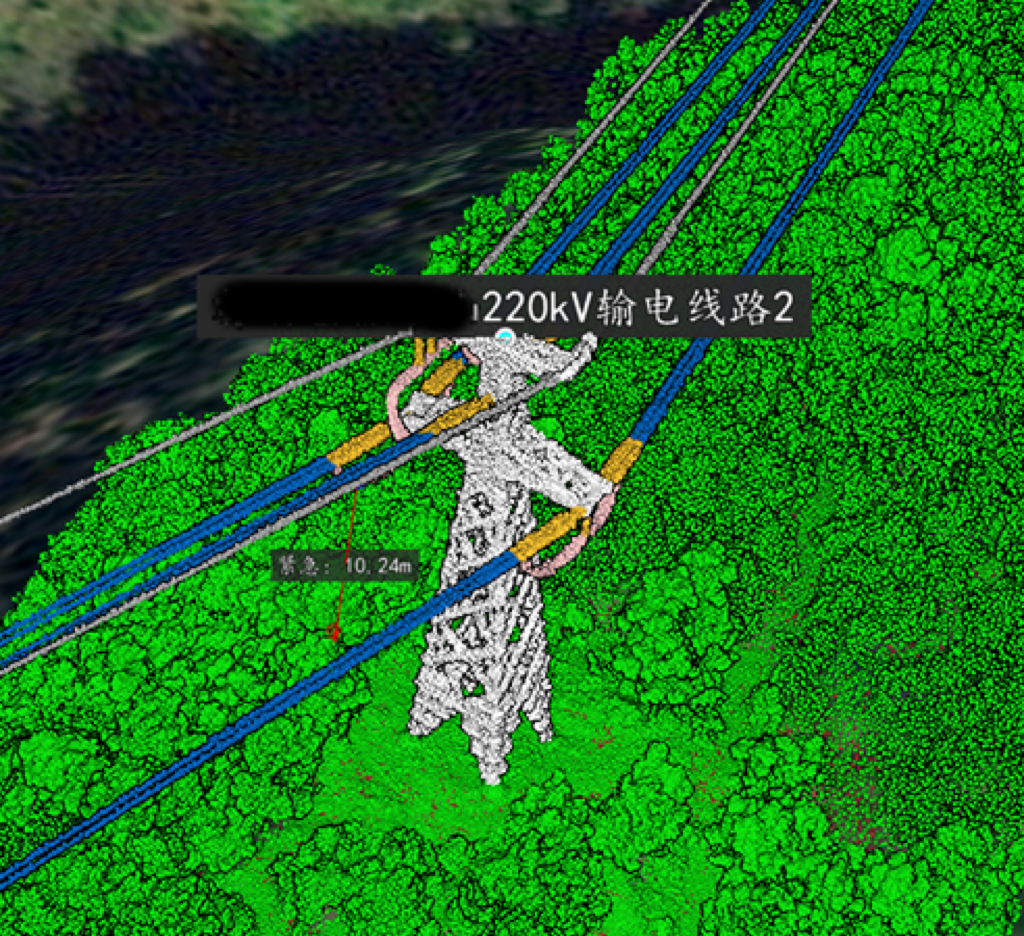

    危险点三维位置展示



    04 航线规划

    航线规划模块可手动添加航点,执行自动规划操作,可设置航点动作、航点距离、俯仰角度以及航线名称,还可手动对航线进行调整,以满足不同作业环境的需求,对规划好的航线进行安全检查,便可将航线进行导出和上传。

    航线规划展示



    05 在线监控管理

    在线监控管理模块分为日常监控、人员带电作业监控与外力破坏监控三个子模块。

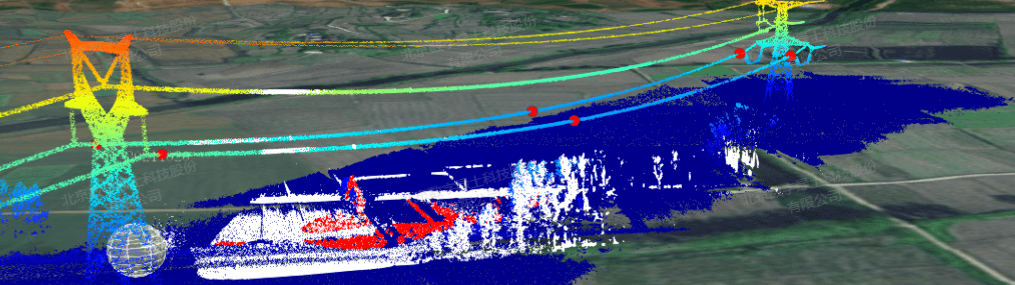

    外力破坏监测

    (图中白色为监控安全点、红色为距离输电线路过近的点位)



    LiEarth平台版

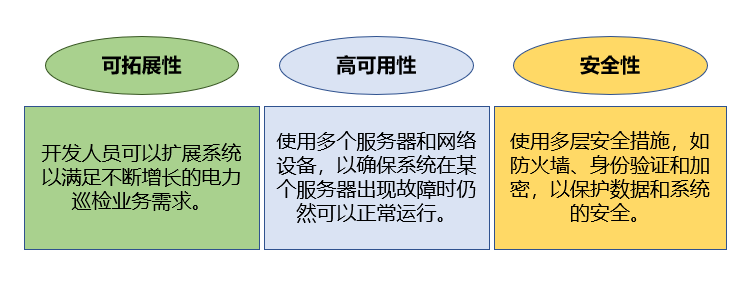

    可拓展、高可用、安全性

    针对电网运维一线班组的业务需求,918博天堂推出了LiEarth平台版。这是一款针对电力公司电网线路管理的三维可视化及基于激光点云应用的web端软件,相较于本地部署模式,LiEarth平台版具有以下优势:



    通过LiEarth平台版,可轻松进行航线规划管理、自动测量、危险点分析与管理、在线监测管理。无论是三维视图展示,还是各模块操作界面,LiEarth平台版都以其先进的功能和用户友好的界面,全面助力实现对电网线路的全面管理与监控,不仅提升了电网线路管理的效率和精度,更为电网运维一线班组提供了便捷高效的电网线路管理解决方案。
