房屋平面图的传统测绘
依赖人力,效率低
难以满足大规模、高精度测量的需求
随着城市飞速发展和人们对房屋质量要求的提高,房屋质量检测技术备受关注。然而,在进行房屋质量检测时,经常会遇到建筑图纸缺失的问题,尤其是对于年代久远或房屋功能发生改变的情况。因此,需要重新对房屋进行测绘。目前,建筑平面图的测绘仍然需要大量人工参与。通常,现场使用钢卷尺和激光测距仪来测量轴线距离,以确定墙体和门窗洞口的平面位置。然而,这些传统方法耗费大量人力,同时也依赖于检测人员的工程经验,因此存在一定局限性。
激光雷达在建筑平面测绘上具有高精度、高速度、非接触式测量、全方位覆盖、多样化数据获取和自动化处理等优势。其能够快速获取建筑物表面的点云数据,无需直接接触建筑物,同时能够覆盖复杂的室内外空间,为测绘提供准确而全面的数据支持。借助自动化处理技术,激光雷达数据能够快速转化为建筑平面图,大大提高了测绘效率和准确性。
918博天堂360 MLS+918博天堂
室内平面图绘制方案
918博天堂360 MLS V7.2已发布平面图全自动矢量化功能,搭配硬件918博天堂系列产品,为建筑平面图测绘提供一键式解决方案。
20分钟完成9421万点云分类

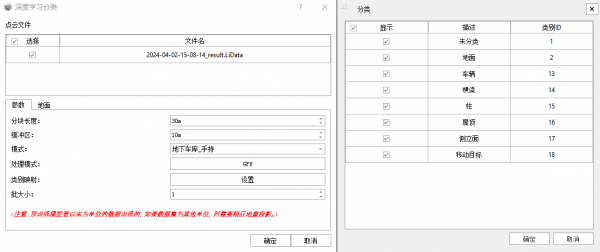

地下车库参数

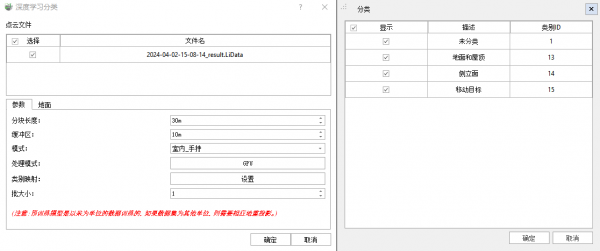

室内场景参数
示例数据占地约10000平方米,9421万点,采用“地下车库”场景,GPU处理模式,在NVIDIA GeForce RTX 3050显存8G电脑,25分钟即可分类完成!
软件同时提供了多种矢量化编辑工具,如打断、合并、相交、闭合、移动等,以及矢量节点的精确编辑,辅助进行平面图的快速修改优化,提升生产效率。

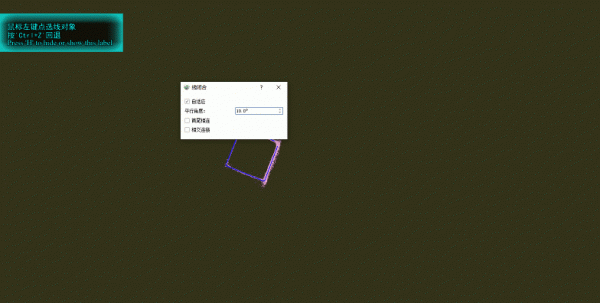

闭合

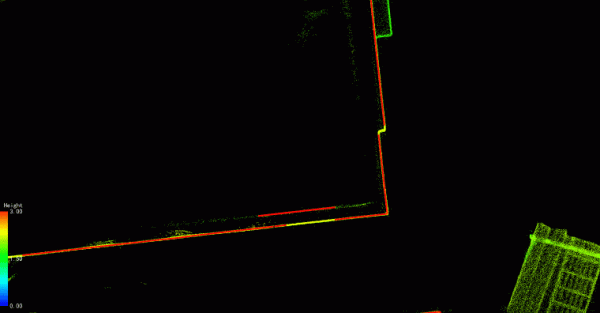

合并

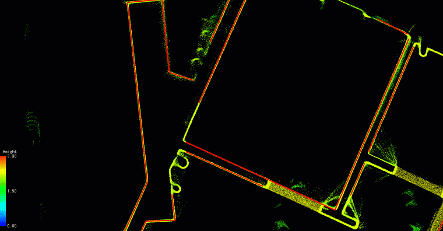

相交
属性编辑

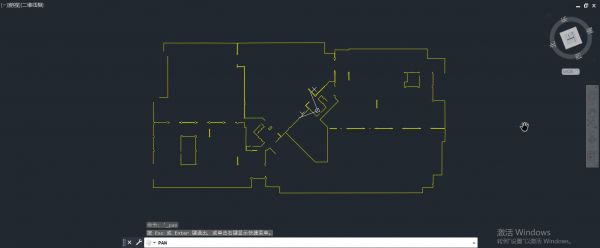

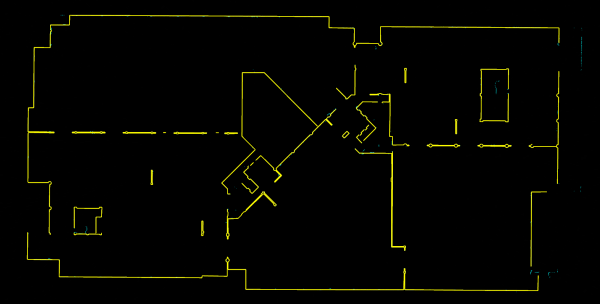

地下车库平面图及导出CAD成果

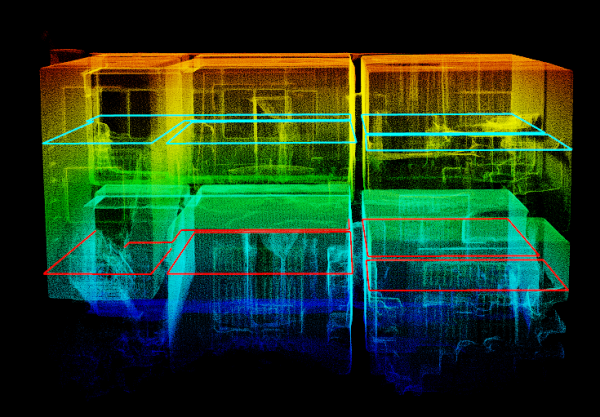

多层数据叠加点云效果

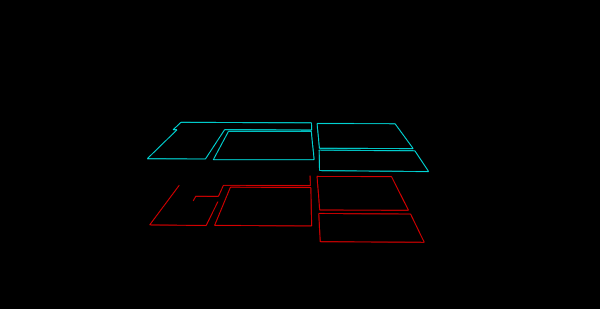

多层数据MLS中几何成果

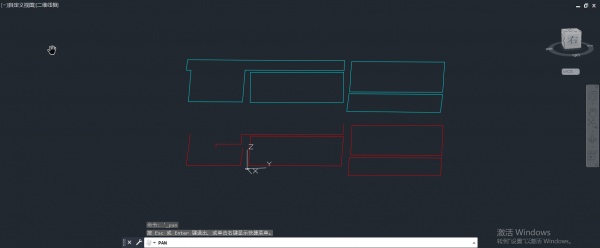

多层数据导出DXF在CAD中显示
欢迎大家通过918博天堂官网下载最新版本试用,相关软件教程也已同步在微信商城上架。
